基于单波长色散X射线荧光光谱的煤炭 干基高位发热量快速测定方法的研究

2024-08-06 22:24:07

摘要
        本文采用单波长激发能量色散 X 射线荧光光谱法（Monochromatic wavelength dispersive X-ray fluorescence spectroscopy，MWD XRF）测定煤炭发热量，解决常规 X 射线荧光光谱对金属氧化物检出限不足的现状，同时采用多元线 性回归分析建立发热量计算模型，解决煤炭的基体干扰与定量问题，并结合 X 射线荧光光谱对样品无损、样品处理简单等 特点，完成煤炭发热量的快速定量检测。本研究满足了煤炭发热量快速检测的需求，为煤炭生产、流通、通关等各个环节提 供发热量快速检测方法。


概述

​        煤炭是我国的重要能源和化工原料，我国煤炭 产量已经占全球煤炭产量的一半以上，是全球最大 煤炭生产和消费国，在相当长时间内煤炭依然是我 国最重要的能源资源 [1-3]。常规的煤炭发热量测定通 常使用氧弹热量计，这种分析方法前处理复杂，检 测周期长，无法满足现场快速检测需求，也无法为 市场上煤炭生产指导、流通、进口、评级、监管等 提供快速检测手段。随着近年来对环保的要求越来 越高，国家提倡使用清洁煤，这也对进口煤和国产 煤发热量的测量提出了更高要求。对于海关监管来 说，煤炭的发热量是鉴定煤品质的基本要求之一， 也是煤炭交易中定价的重要指标，因此快速检测煤 炭的发热量是海关监管的重要需求。

        煤炭发热量快速检测方法国内研究较少 [4-5]， 而传统的门捷列夫公式和其他煤炭发热量快速估 计公式严重依赖碳氢氧硫等元素的准确定量 [6-7]， 耗时耗力，无法满足快速检测的要求。传统 X 射线 荧光光谱仪（XRF）可以提供大多数元素的快速准 确定量检测，但传统 XRF 仪器通常采用经验系数 法，依赖标准样品，检出限高且易受基体干扰，对 于碳氧等轻元素的定量不准确或根本无法检出， 因此仅依靠传统 XRF 仪在煤炭发热量快速检测方 面的应用尚未见报道。单波长激发能量色散 X 射 线荧光光谱仪（MWD XRF），采用了全聚焦型双 曲面弯晶，对 X 射线管出射谱进行单色化聚焦入 射到样品 [8-9]，从而大幅降低散射线背景，降低了 待测元素检出限 1 ～ 2 个数量级，可以满足拟合发 热量公式需要的元素含量准确度；快速基本参数 法（Fast FP）利用基本参数库与先进数学模型， 解决了 XRF 多种基体及元素间干扰效应等所带来 的不确定性与分析误差，减少了对标准品的依赖 性，实现对煤炭中会产生和吸收热量的碳、氧、 硫元素的快速准确定量检测，再配合回归分析和 多元拟合 [10-11]，即可快速测定发热量。本文采用 单波长激发能量色散 X 射线荧光光谱法快速检测 煤炭中与发热量相关的元素含量，进一步通过多 元线性回归分析建立发热量计算模型，可以快速 简便地测得煤炭的发热量。


1.实验材料与方法

1.1 仪器与试剂
      试样为煤样。试样制备依照国家标准 GB/T 474—2008《煤样的制备方法》制备。 单波长激发能量色散 X 射线荧光光谱仪（中国 安科慧生，MERAK-CEM Ⅱ型）；粉末压片机。

1.2 实验条件
      试样的真实干基高位发热量（Q_gr,d）测定值依 据国家标准 GB/T 213—2008《煤的发热量测定方 法》测定，实验在天津海关化矿金属材料检测中心完成。

      单波长激发能量色散 X 射线荧光光谱仪：环境 温度：（20±5）℃；开机预热时间：1 h 以上。

1.3 实验方法
      1）将上述样品粉末在粉末压片机上进行压 片，压力为 20 MPa，压力保持 60 s，样品片直径为 30 mm，厚度约 4 mm。

      2）将制备好的样品放入单波长激发能量色散 X 射线荧光光谱仪中，利用基本参数法软件对样品 测试条件进行优化，建立煤炭中元素快速定量分析 方法，测得基体 C、O、S 元素含量。

      3）随机选择少部分样品对其 C、O、S 元素进 行回归分析，得到它们与原样品的真实干基高位发 热量的相关系数，并进行多元拟合，得到其与发热 量的计算公式。

      4）用第三步所得拟合公式计算样品的干基高 位发热量。


2.结果与讨论
2.1 拟合样品C、O、S元素测定

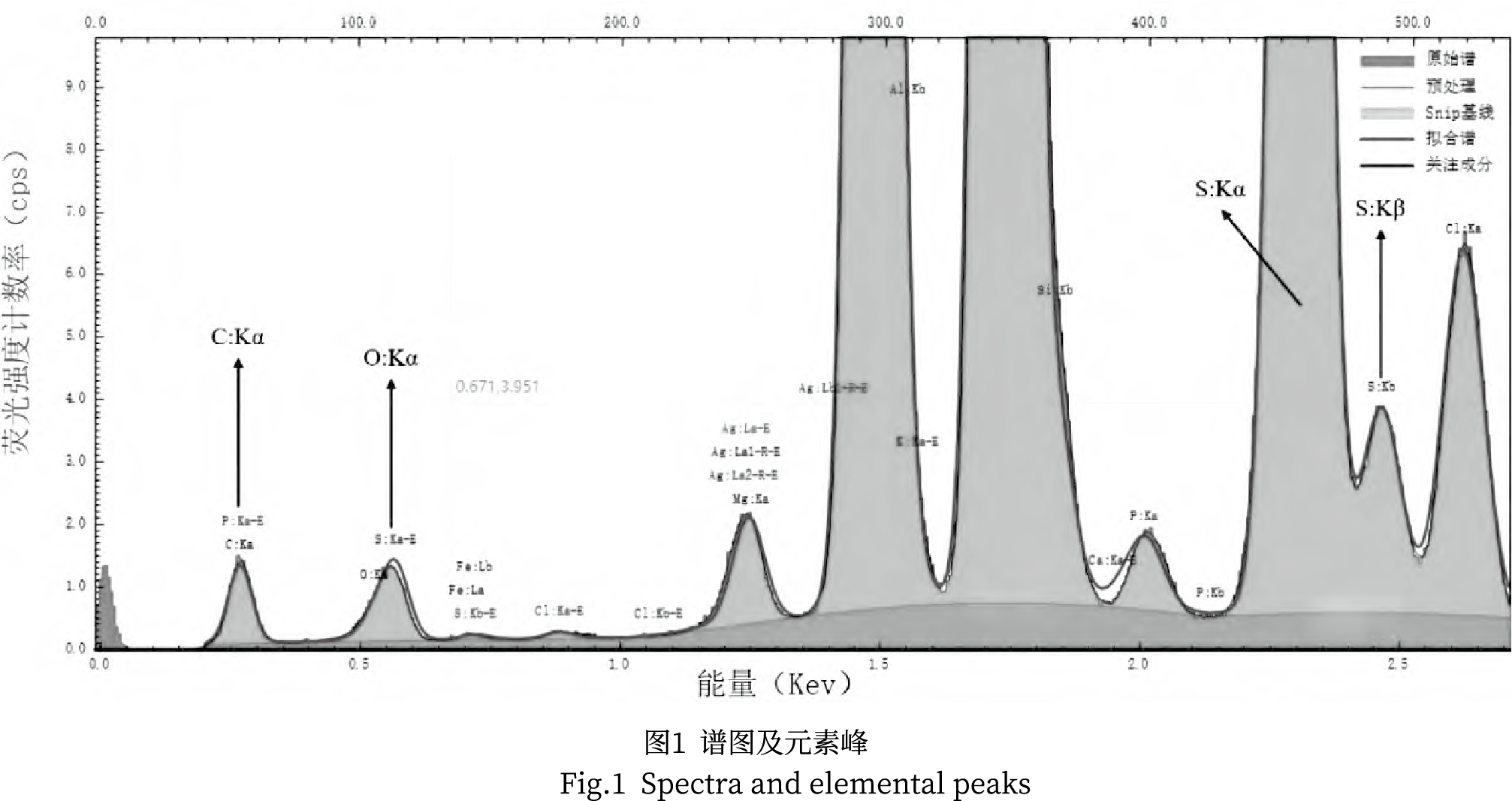

      选取 8 组样品，作为拟合样品，用于建立拟合公式。单波长激发能量色散 X 射线荧光光谱仪中测得不同煤炭样品的 C、O、S 等元素，谱图及元素峰 如图 1 所示。其中，针对 C 及 O 两种轻元素，单波 长激发能量色散 X 射线荧光光谱仪使用 Ag 靶材或 Cr 靶材的 X 射线光管，采用 Ge 双曲面弯晶进行单色化聚焦，单色聚焦激光能量大于 C、S、O 元素的激发限，尤其可以激发 C 及 O 两种轻元素，采用高灵敏度的硅漂移探测器，使得计数率更高，可以定量分析 C 及 O 两种元素。在单波长激发能量色散 X 射线荧光光谱仪建立好检测方法后，可直接得到检 测样品的 C、O 及 S 元素的定量结果，同时也可以包括样品中其他元素的定量结果。

2.2 建立拟合公式
2.2.1 拟合样品C、O、S元素值和真实发热量Q_gr,d 相关性验证
      分别验证 C 的含量（用 C 表示）、O 的含量减 去 S 的含量（用 OS 表示）与真实干基高位发热量 的关系，得到的结果分别为 0.9448 和 -0.8627，可 见 C 与 Q_gr,d 成高度正相关，OS 与 Q_gr,d 成高度负相 关。相关系数计算公式如下：

式中，Xi 表示用HS-XRF测得的拟合样品的C/OS 值；Q_gr,d为缓慢灰分法测得的真实干基高位发热 量；Cov(X_i ,Q_gr,d)为X_i 与Q_gr,d的协方差；Var[X_i ]为X_i 的 方差；Var[Q_gr,d]为Q_gr,d的方差。

2.2.2 拟合公式模型的建立

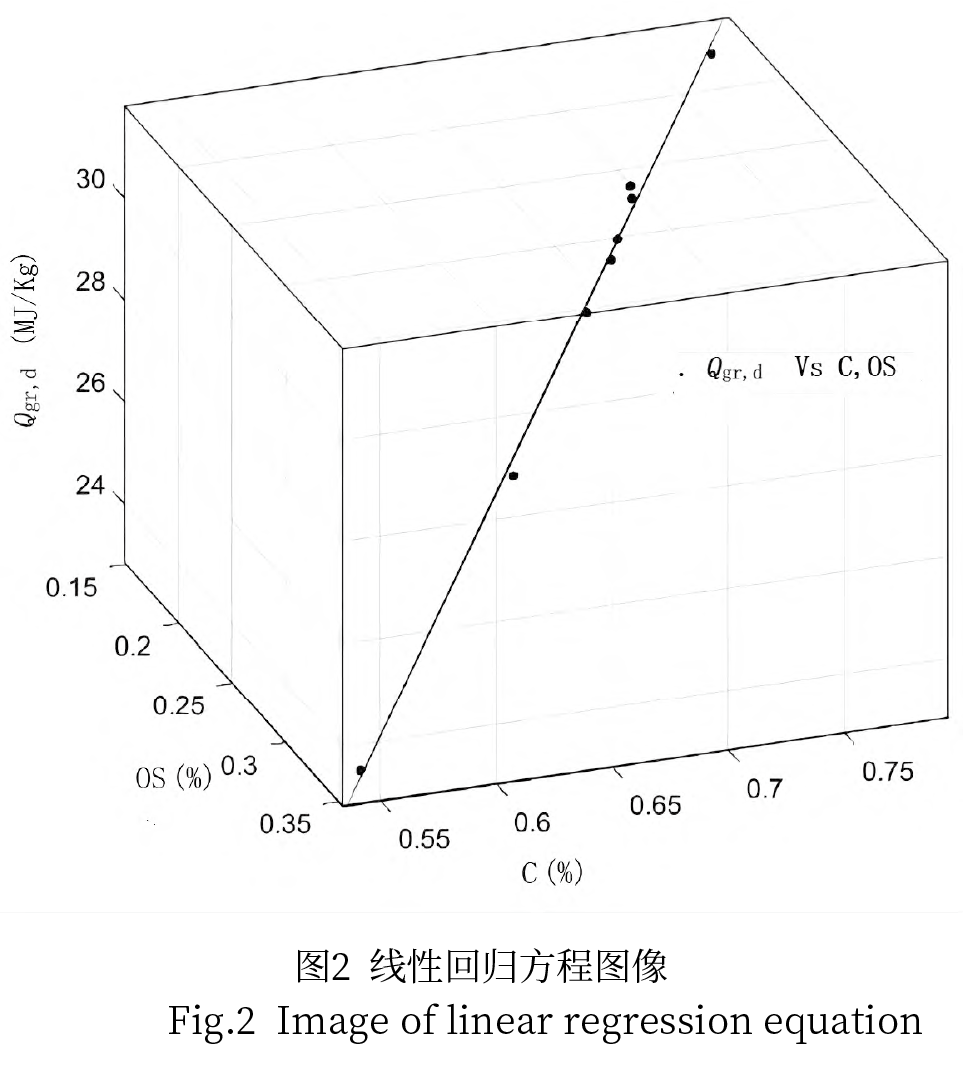

      利用拟合样品的真实热量 Q_gr,d、C、O 及 S 值，采用最小二乘法进行多元线性回归拟合。所得到的 线性回归方程图如图 2 所示，多元线性回归拟合的 发热量计算模型为：

Q_gr,d = -48.33 + 88.58×C + 67.08×(OS)




2.2.3 拟合公式模型的评价
      用确定系数（R² ）、和方差（SSE）以及均方根 误差（RMSE）对所建立模型进行评价。模型的确 定系数（R² ）为 0.9873，和方差（SSE）为 0.5843， 均方根误差（RMSE）为 0.3419，R² 越接近 1，说明 拟合模型的线性越好，SSE 与 RMSE 越接近 0，说 明预测结果与真实发热量的偏差越小，因此计算结 果的可信度较高。

2.3 模型验证
2.3.1 验证样品的预测发热量（Q_bj）和真实发热量 （Q_aj）相关性验证

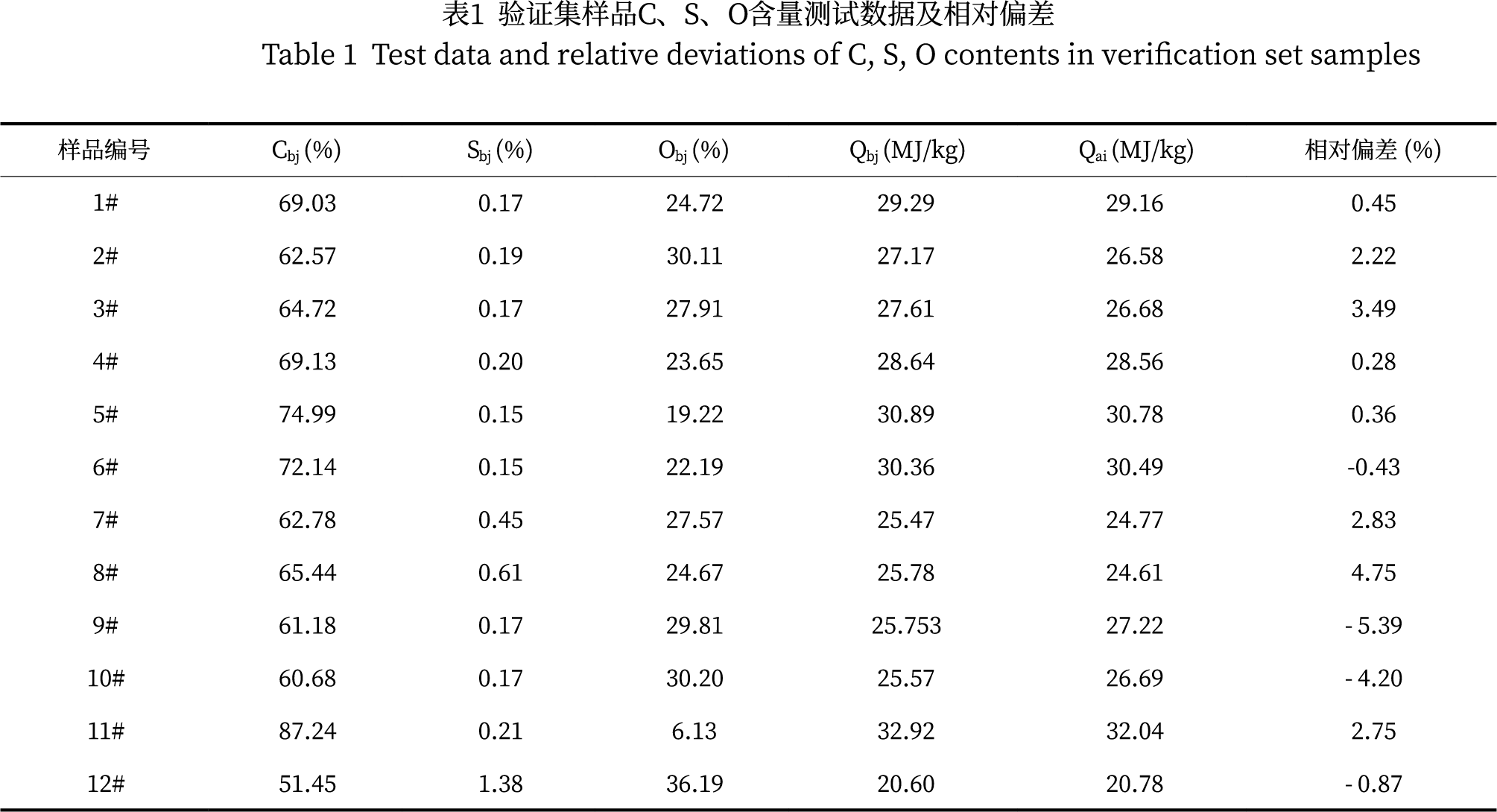

      选取 12 个验证样品，使用单波长激发能量色散 X 射线荧光光谱仪检测验证收集的各个样品的 C、 O 及 S 元素的定量结果，即 C_bj、S_bj、O_bj。将 C_bj、 S_bj、O_bj 代入上面由多元线性回归拟合得到的发热量计算模型计算发热量，得到预测发热量，具体数据见表 1。



      12 个验证样品中，发热量计算值（预测发热 量）与热量计测定值（真实发热量）的相对偏差在 0.3% ～ 6% 之内，相对偏差较低。这说明计算结果与热量计测定结果一致性较好，因此可证明发热量计算模型较准确。

2.3.2 全部样品预测发热量和真实发热量t检验验证

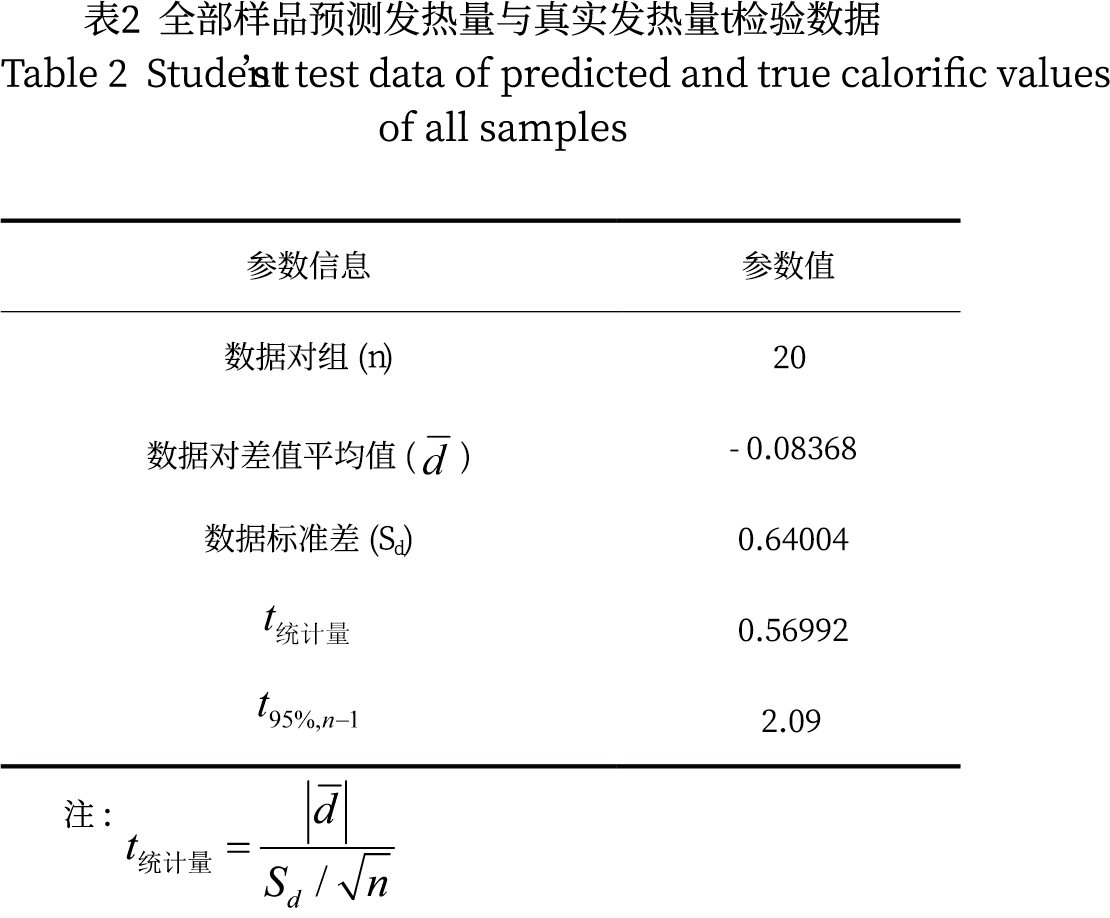

      选取全部拟合样品和验证样品，采用经典 t 检验法对比两种分析方法，数据汇总结果见表 2。



      结果表明，根据 t_{( 统计量 )} ＜ t_(95%,n-1)，可知上述发 热量计算模型得到的结果与热量计的测定结果无显著性差异，证明发热量计算模型较准确，可应用于 实际样品的快速测试发热量。

3 结论
      本文采用的单波长激发能量色散X射线荧光光谱仪检测煤炭发热量，灵敏度更高，检出限更低。检测时，只需使用 X 射线荧光光谱仪照射待测样品，系统自动将检测到的碳含量、氧含量及硫含量带入发热量计算模型，即可简单快速地得到待测样品的发热量。该方法减少了对标样的依赖性，同时适应性较为广泛，可同时测定各类煤炭样品，无需进行分类测试，样品处理简单，测试简单易操作。 通过以上分析结果的准确性及线性分析可知：采用单波长激发能量色散X射线荧光光谱与多元线性回归分析建立发热量计算模型，测试结果与热量计的 测定结果无显著性差异，且线性良好，测试结果具有良好的一致性，可应用于实际样品发热量快速测定。采用单波长激发能量色散 X 射线荧光光谱测定煤炭发热量可弥补当前煤炭检测市场快检方法的不足，为煤炭的安全加工、顺利流通等提供了新的技 术路线，对保障市场上煤炭的快速流通和进口煤的快速检测具有重要意义。
