  • • 硬件技术

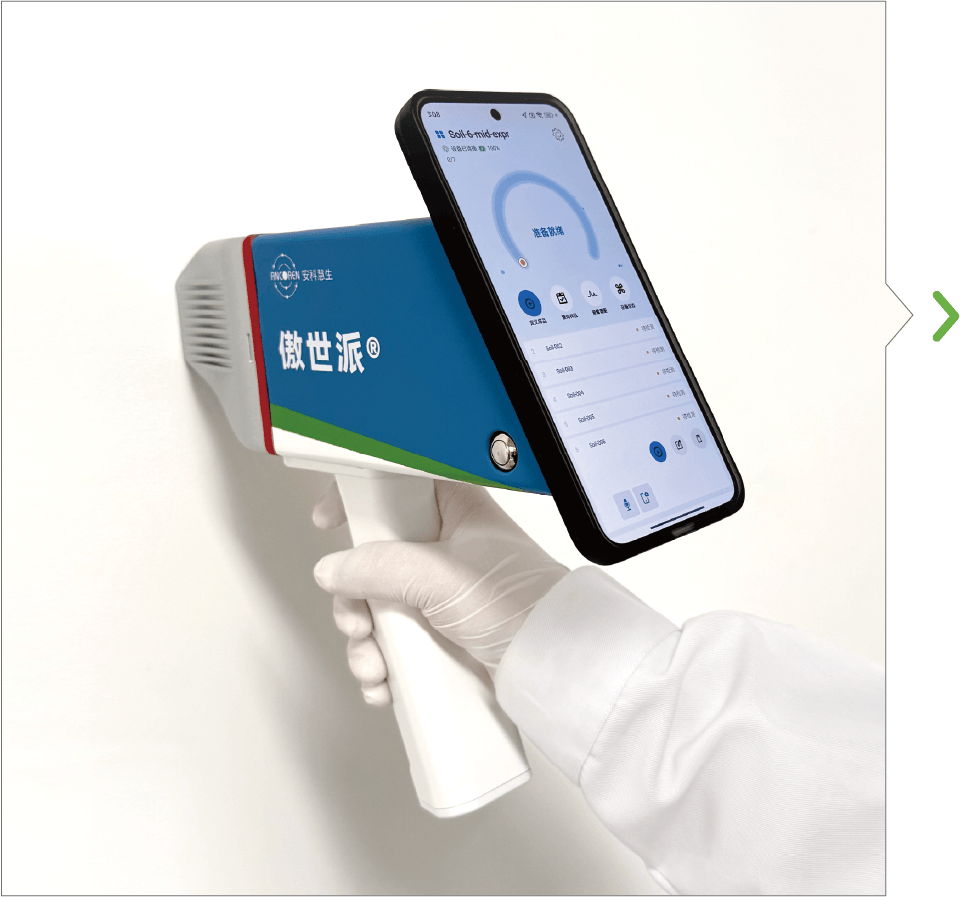

    运行在手机端的APP系统:

    前所未有使用手机控制XRF采集和分析数据,手机系统
    运行Holospec FP App,使得傲世派®具备速度快、语音控制、
    网络数据传输等独特优势。

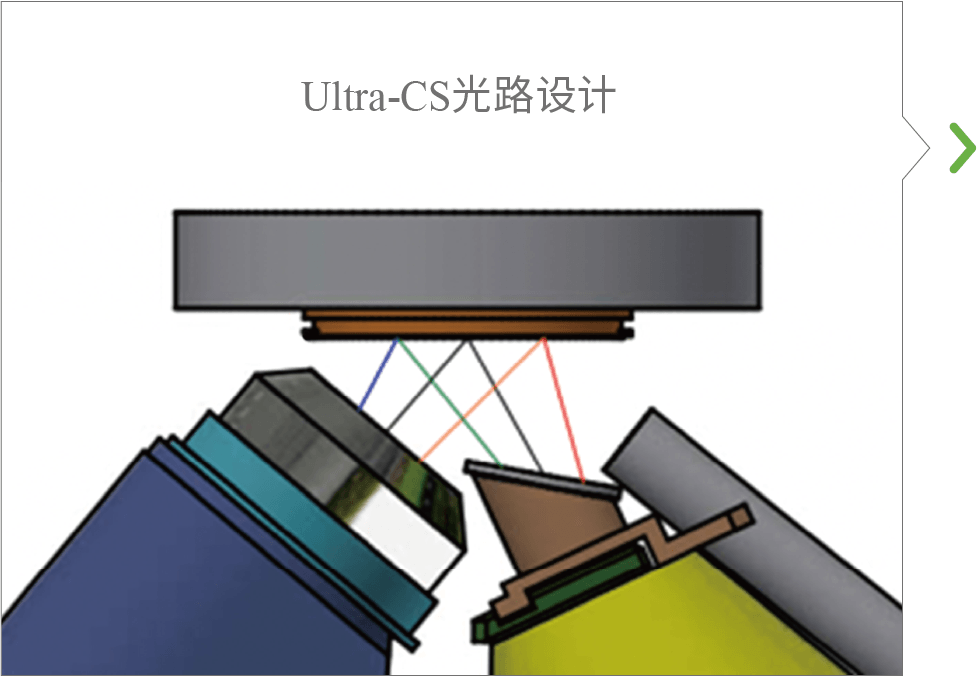

    Ultra-CS光路获得极佳的元素灵敏度
    透射靶X射线管、样品平面、探测器间三维超短光路设计,且特殊镀层材料屏蔽杂散光,傲世派®拥有与普通台式XRF相匹敌的元素检测范围和灵敏度。
    例如:铅LOD<0.3mg/L、镉LOD<0.5mg/L。(水基体,60秒/次)

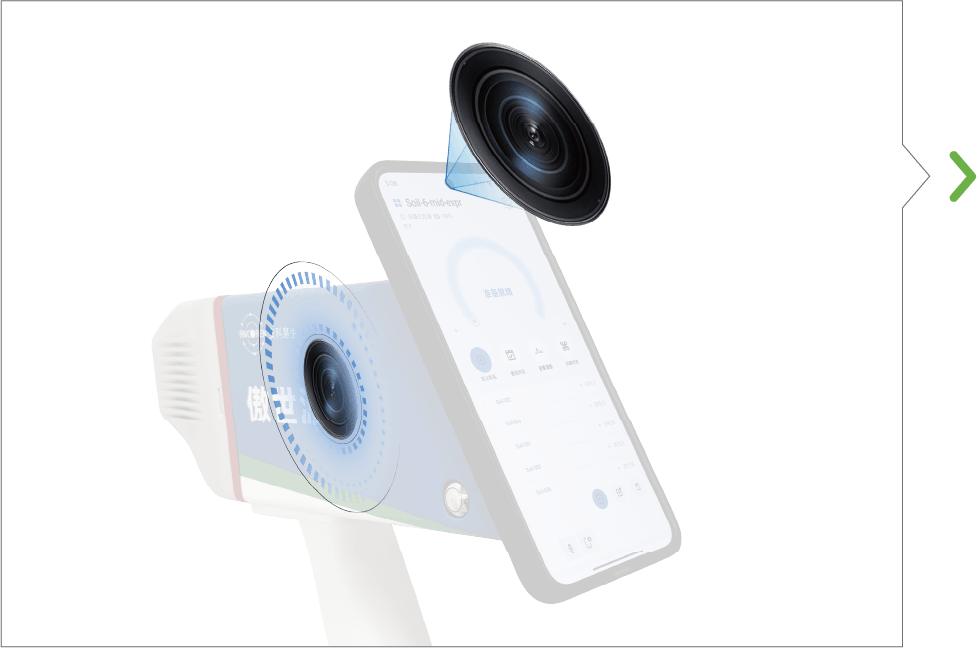

    双可视化系统
    手机摄像头可对场景实时录像,对采样点和测样过程跟踪记录;
    Alioth-π内置100万像素摄像头,高清拍摄样品表面图像。




















    液体直接测量
    双层渗液防护,可直接插入溶液内,测定元素含量。











    全金属机身与符合人体工程学设计
    坚硬且轻盈的铝镁合金机身,符合人体工程学的设计,极佳的手握操作感。

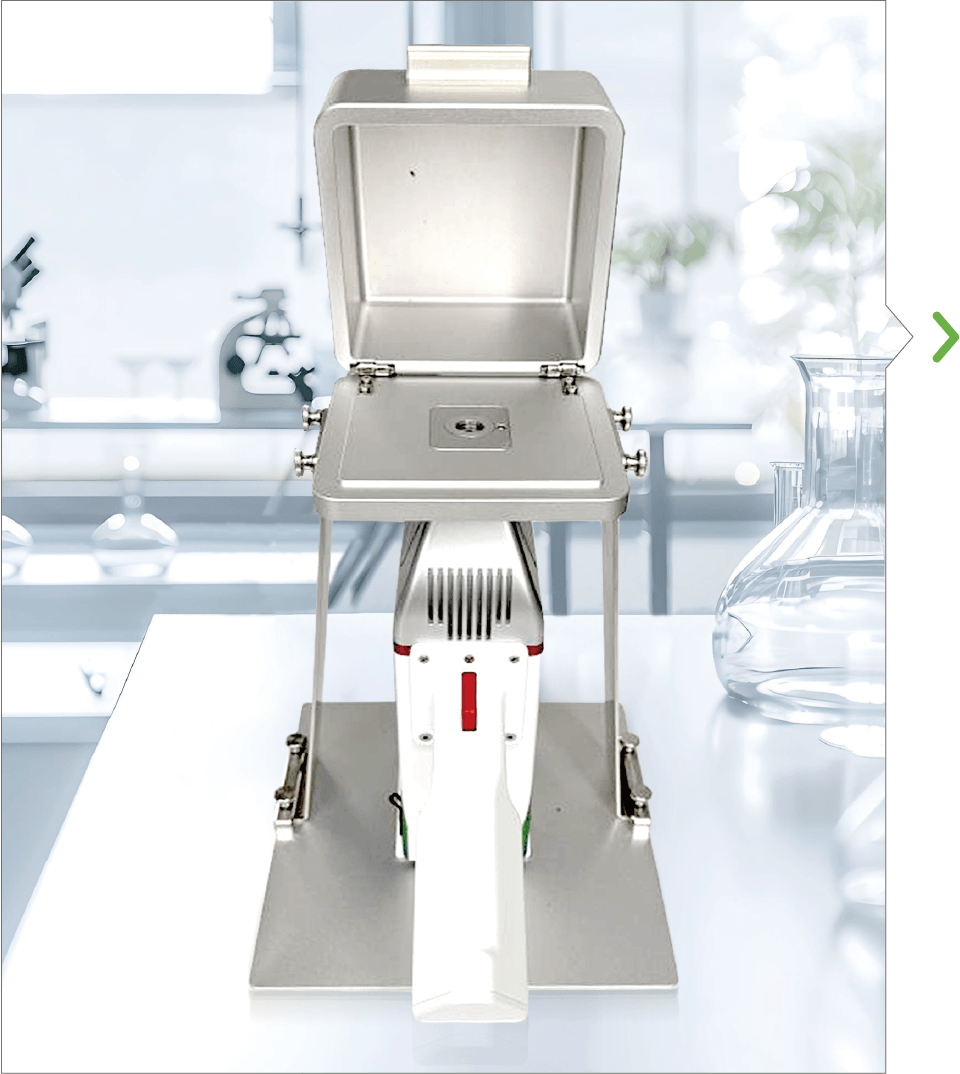

    兼容实验室测试
    随时在实验室搭建一台XRF,电脑控制完成元素分析工作。
















    • 软件技术
    XRF物理学现象:
    1) 基体效应
    2) 元素间吸收-增强效应
    3) 探测器各种效应







    对使用者带来:
    1) 定量结果的不确定性
    2)
    建立分析方法困难重重



    解决根本:全息基本参数法
    1)  精确计算XRF各种物理学效应
    2)  快速建立元素分析方法
    3)  减少对标准物质的依赖
    4)  实现无标定量精度
    5)  提升元素定量精度和样品适应性


    • 特点优势

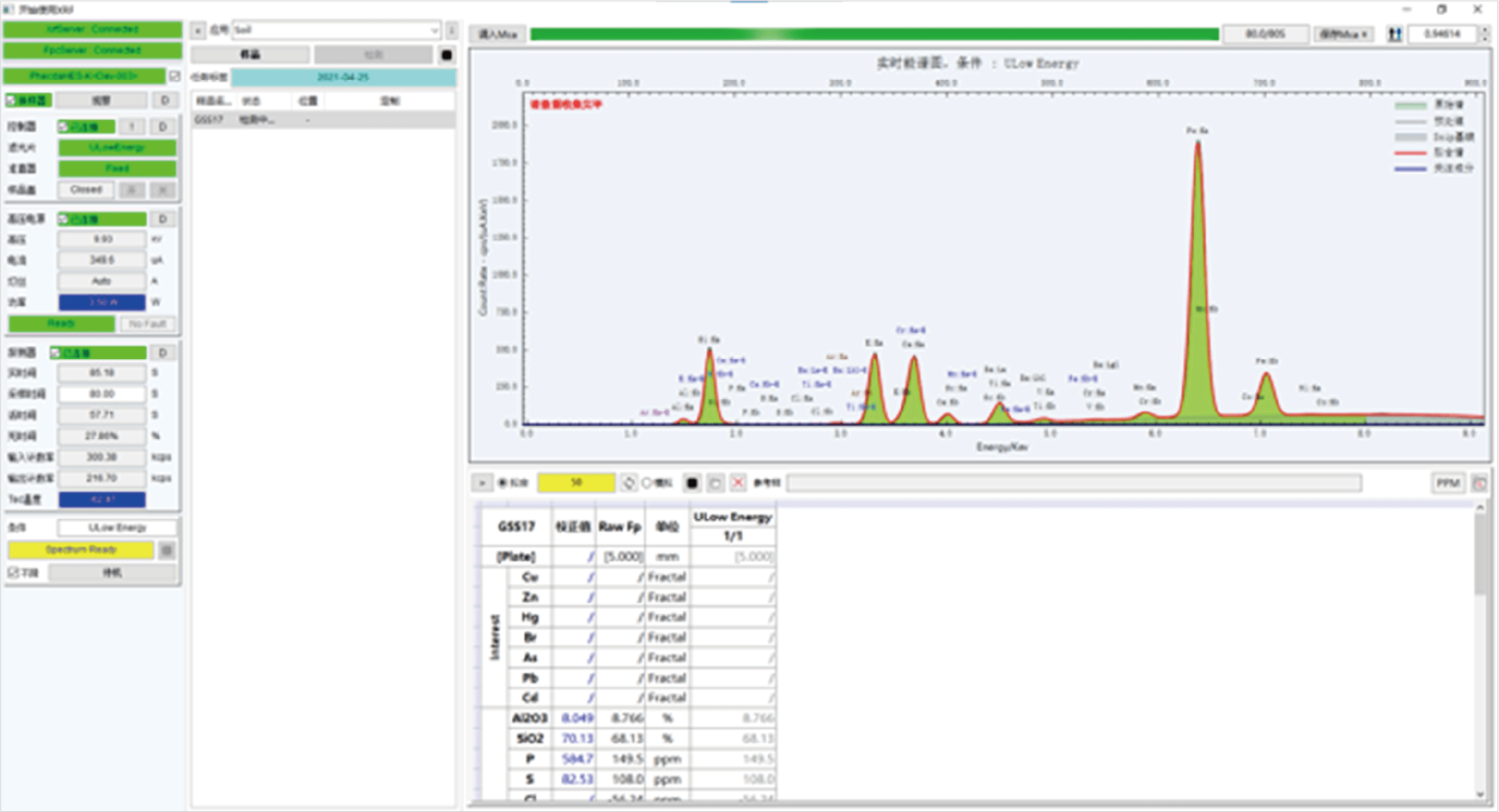

       全谱拟合
       利用XRF全部谱图信息,直接得到主量、微量元素含量。

       精准
       达到无标定量精度,借助标准物质进一步提升定量精度。

       快速
       CPU多核加GPU单元,海量计算与扫描同步完成。

       远程与云端支持
       专业技术工程师远程方法开发支持;云端样品基体自适应与校正系统。



































  •    极快的速度
        几秒内启动与唤醒,随时随地记录数据信息

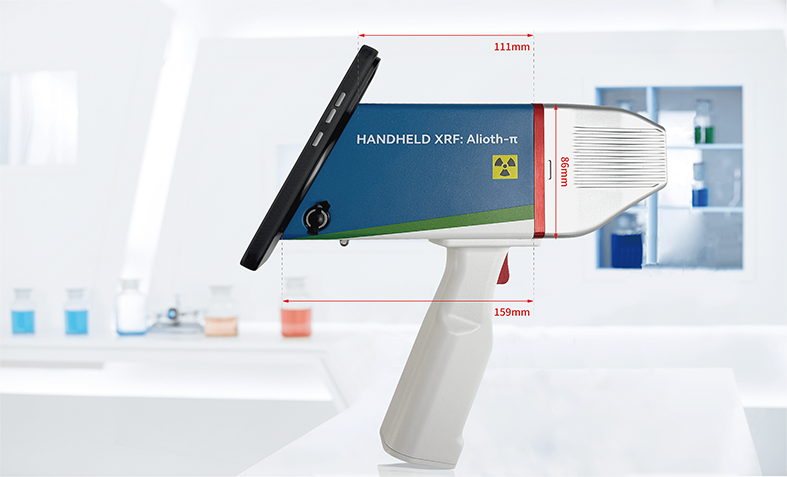

       极轻的重量
        整机重量1.1kg,与您轻松随行

       极高的安全
        低于《GBZ115-2023》标准限值十分之一的辐射量

       极佳的精度
        全息基本参数法加持,媲美台式机的检测精度







  • • 钙钛矿太阳能电池叠层分析

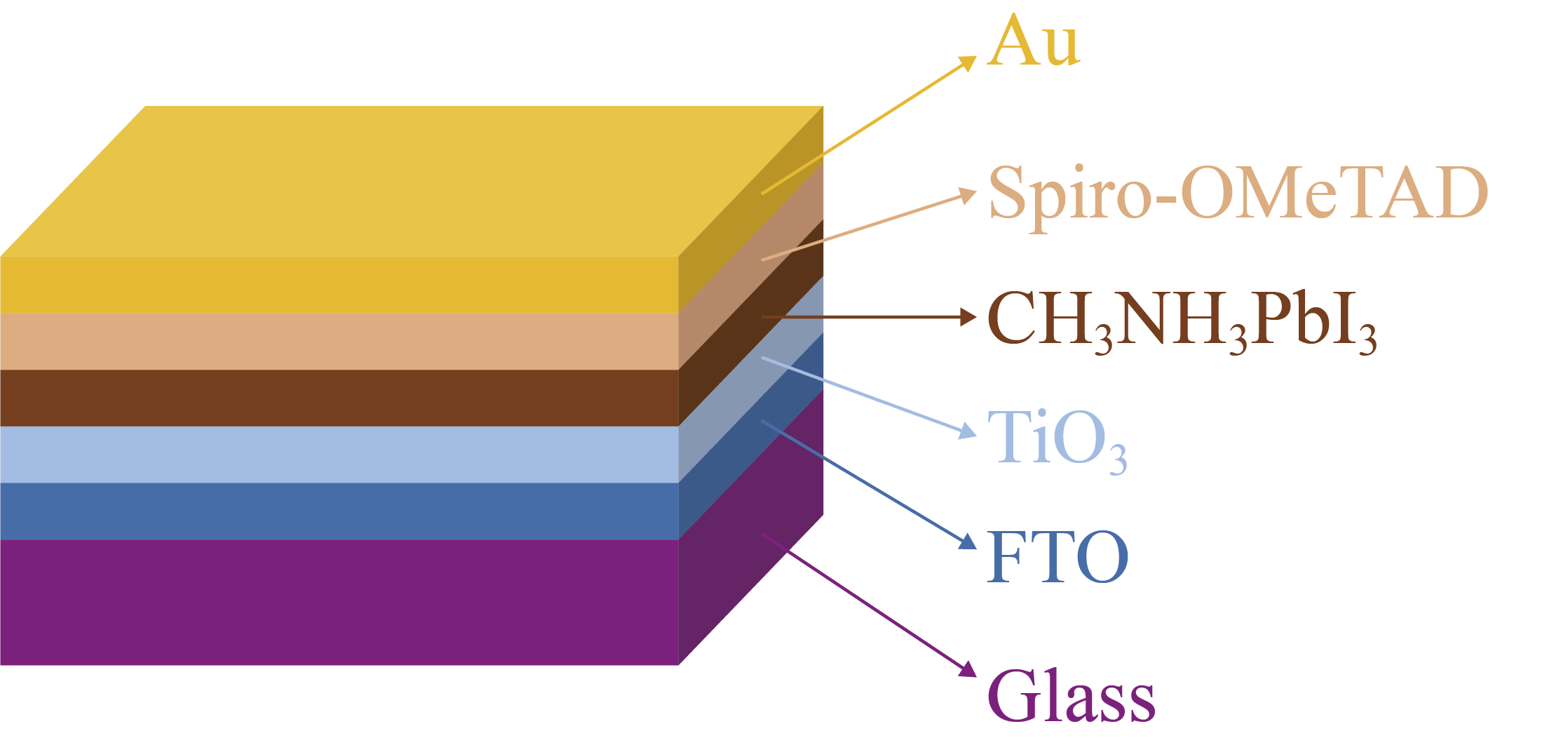

    钙钛矿太阳能电池是一种叠层结构,除了玻璃基底外,其电极层和功能层的厚度从nm至亚um级别,分析叠层结构的厚度与元素成分含量以及均匀性,是产品研发、质量控制等环节的重点,也是难点之一。

             傲世派对此材料的穿透率达到亚mm级别,全息基本参数法通过对全元素谱的拟合,达到高精度分析钙钛矿太阳能电池的叠层结构信息,为钙钛矿太阳能电池的研发、制造、质量保证提供完整解决方案。

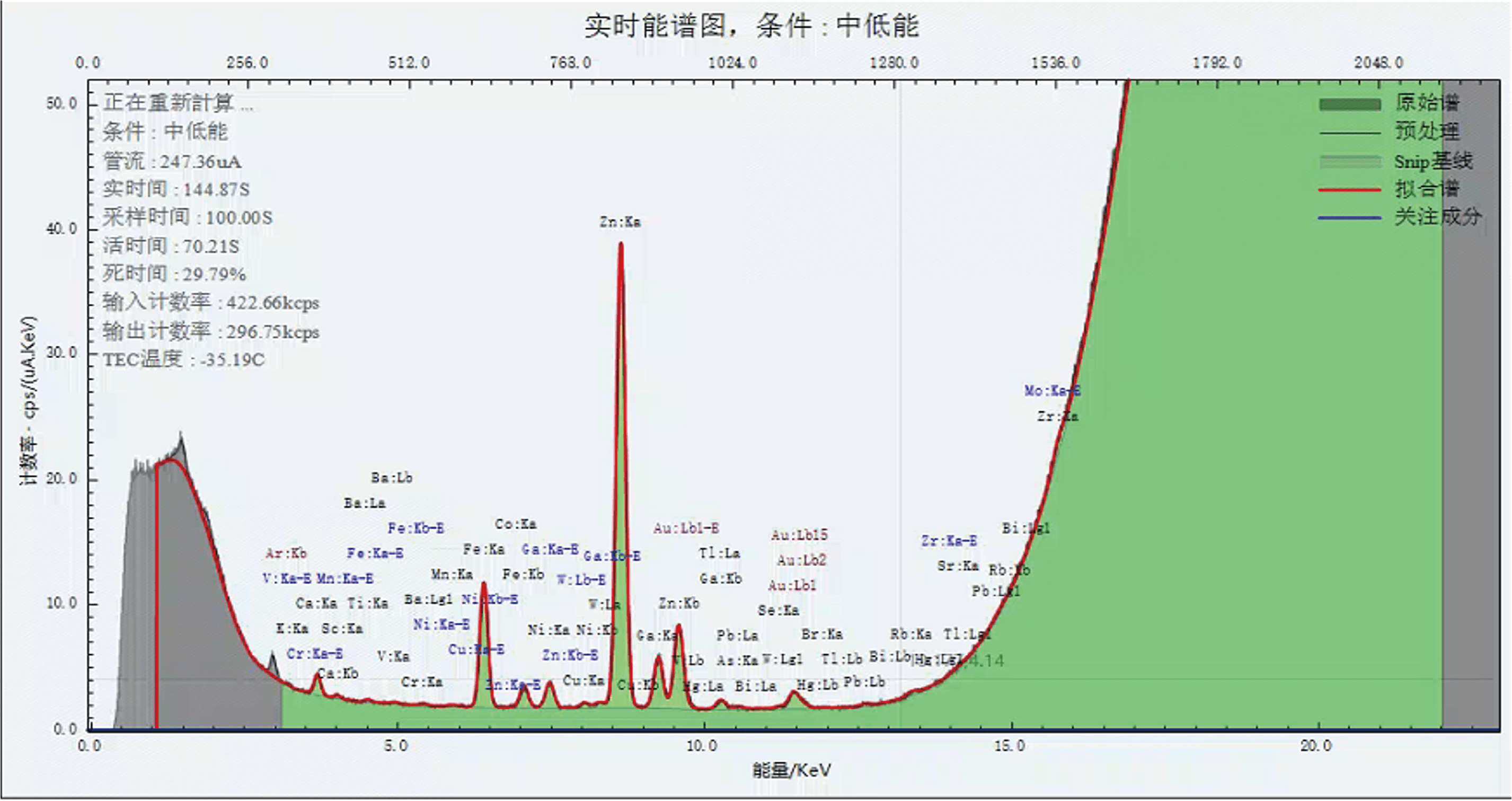

    钙钛矿叠层结构元素能量谱图

    重复性精度
    表:钙钛矿太阳能电池叠层厚度与成分重复性测定结果
    样品
    名称
    钙钛矿层 元素成分组成(% 电极层 成分固定(% 玻璃 玻璃成分(%
    厚度nm Pb I Cs CHO 厚度nm SnO2 F 厚度mm Na2O SiO2 CaO Fe2O3 ZrO SrO
    Film-1 273.65 38.14 51.29 2.77 [7.80] 492.73 93.00 [7.00] [3.20] [15] 80.19 4.79 0.021 0.005 0.004
    Film-2 280.20 37.58 51.71 2.90 [7.80] 488.29 93.00 [7.00] [3.20] [15] 79.88 5.10 0.017 0.005 0.004
    Film-3 275.13 38.20 51.18 2.81 [7.80] 481.43 93.00 [7.00] [3.20] [15] 79.85 5.12 0.016 0.005 0.003
    Film-4 271.33 38.52 51.50 2.18 [7.80] 488.49 93.00 [7.00] [3.20] [15] 80.13 4.84 0.020 0.005 0.004
    Film-5 279.97 37.75 50.95 3.50 [7.80] 484.91 93.00 [7.00] [3.20] [15] 79.99 4.99 0.020 0.005 0.003
    Film-6 272.61 38.47 51.26 2.47 [7.80] 486.45 93.00 [7.00] [3.20] [15] 80.06 4.91 0.020 0.005 0.004
    Film-7 274.31 38.18 50.65 3.37 [7.80] 487.9 93.00 [7.00] [3.20] [15] 80.05 4.92 0.019 0.005 0.004
    平均值 275.31 38.12 51.22 2.86   487.17         80.02 4.95 0.019 0.005 0.004
    RSD(%) 1.26 0.91 0.68 16.28   0.72         0.15 2.53 8.84 1.47 2.76


    • 达克罗涂层厚度分析


             达克罗(Dacromet)是一种以锌粉、铝粉、铬酸和去离子水为主要成分的防腐涂料,广泛应用于钢铁等部件的防腐,达克罗涂层的厚薄直接影响产品性能质量,加载Holospec FP的傲世派可以轻松、随时随处检测涂层厚度,为各类产品涂层厚度分析带来前所未有的检测方法。









    样品名称 厚度(um Cr(ppm) Pb(ppm) Fe(ppm) Cu(ppm) Zn(ppm)
    Ti片涂达克罗-1 78.54 34.5 6.9 388.3 40.2 230.1
    Ti片涂达克罗-2 78.08 27.8 13.8 397.9 41.5 237.1
    Ti片涂达克罗-3 79.49 22.3 7.9 362.6 40.3 244.5
    Ti片涂达克罗-4 78.15 23.4 7.7 383.8 42.6 240.4
    Ti片涂达克罗-5 79.21 22.1 11.5 376.3 37.7 241.0
    Ti片涂达克罗-6 78.15 37.3 8.4 386.4 44.9 249.5
    Ti片涂达克罗-7 77.70 34.1 9.4 391.9 42.8 244.3
    平均值 78.47 28.8 9.4 383.9 41.4 241.0
    RSD(%) 0.9 22.4 26.0 3.0 5.5 2.6
    注:测试时间30s/样。

    • 家具油漆重金属含量检测



    家具涂层中重金属超标会带来消费者健康风险,欧盟对家具油漆涂层重金属有严格的REACH法规, 中国《GB 18581-2020建筑用涂料和清漆中有害物质限量》规定了8项重金属限量。常规使用ICP分析方法,需要破坏家具、时间周期长。新制订的国标《家具涂层中重金属元素的快速测定X射线荧光光谱法》(待颁布)采用手持式XRF即可现场快速定量家具油漆涂层中重金属含量值,为行业监管和产品质量提供新的检测手段。




    检出限与定量限

    样品名称 Pb Cd Cr Ba Hg As Se Sb
    检出限(mg/kg) 4.0 5.0 3.0 6.0 3.5 2.5 2.5 3.0
    定量限(mg/kg) 12.0 15.0 9.0 18.0 10.5 7.5 7.5 9.0
    注:测试时间60s/样。
    线性关系图

    准确度对应表
    单位:mg/kg
    Items
    Pb
    Cd
    Cr
    Ba
    ICP-定值
    Alioth-π
    ICP-定值
    Alioth-π
    ICP-定值
    Alioth-π
    ICP-定值
    Alioth-π
    样品1
    15
    16.8
    18
    18.4
    15
    12.6
    150
    124.3
    样品2
    110
    90.8
    110
    97.1
    115
    93.3
    250
    224.1
    样品3
    348
    360.3
    370
    387.9
    350
    389.9
    1584
    1702.1
    Items
    Hg
    As
    Se
    Sb
    ICP-定值
    Alioth-π
    ICP-定值
    Alioth-π
    ICP-定值
    Alioth-π
    ICP-定值
    Alioth-π
    样品1
    15
    17.81
    12
    13.18
    15
    17.02
    20
    22.02
    样品2
    90
    82.3
    86
    75.98
    90
    79.08
    90
    82.56
    样品3
    365
    390.22
    309
    333.62
    272
    308.61
    285
    314.29


    • 土壤矿石




    土壤重金属、矿石矿物元素含量检测通常需要实验室繁琐前处理和精密仪器完成,检测周期长,筛选和决策滞后。加载全息基本参数法的傲世派对元素分析达到无标定量精度,从而适用于各类土壤和矿石样品快速分析,为采样和分析工作者带来现场分析手段。




    Alioth-π与Holospec FP 2.0 土壤标样无标定量分析结果


    Cu(ppm) Zn(ppm) As(ppm) Pb(ppm) Cr(ppm) Ni(ppm)
    标准值 Raw FP 标准值 Raw FP 标准值 Raw FP 标准值 Raw FP 标准值 Raw FP 标准值 Raw FP
    土壤1 23.6 36.4 66.0 68.2 12.9 16.9 22.0 18.2 66.0 56.6 30.0 34.3
    土壤2 54.2 70.2 106.0 105 15.7 20.6 59.8 56.1 124.0 126.3 59.8 65.6
    土壤3 187 178 618.0 561 87.2 89.1 325 347 89.9 80.6 60.8 62.8
    土壤4 11.4 15.3 31.0 27.5 4.4 6.9 26.0 19.8 32.0 29.0 12.0 14.3
    土壤5 854 725 982.0 862 841 729 1141 1166 99.0 74.8 83.3 71.1
    土壤6 209 206 158.0 140 200 194 110.0 100.9 87.0 76.5 55.2 47.9
    土壤7 24.0 31.0 82.0 88.2 13.2 16.5 24.3 24.1 48.0 38.8 25.4 26.9


    SiO2(%) K2O(%) CaO(%) Fe2O3(%) Mn(%) Ti(%)
    标准值 Raw FP 标准值 Raw FP 标准值 Raw FP 标准值 Raw FP 标准值 Raw FP 标准值 Raw FP
    土壤1 60.93 60.85 2.28 2.44 7.18 8.33 4.30 4.95 0.06 0.07 0.39 0.36
    土壤2 60.79 61.81 2.39 2.38 2.47 2.58 6.14 6.54 0.11 0.12 0.46 0.43
    土壤3 61.34 58.67 2.81 2.81 2.99 3.27 6.36 6.43 0.12 0.12 0.46 0.41
    土壤4 74.72 72.20 3.04 3.03 1.27 1.26 2.00 2.04 0.03 0.03 0.22 0.20
    土壤5 54.31 51.84 2.60 2.46 - 1.16 10.05 9.51 0.80 0.70 0.41 0.36
    土壤6 59.51 55.72 2.69 2.78 3.12 3.44 6.99 7.06 0.11 0.11 0.45 0.41
    土壤7 53.97 53.68 3.11 3.28 9.33 11.63 4.40 5.06 0.07 0.08 0.31 0.32

    Alioth-π与Holospec FP 2.0 不同种类矿石无标定量分析结果
    Items  Fe(%) Zn(ppm) Cr(%) Ni(%)
    样品类型 样品名称 标准值 Raw FP 标准值 Raw FP 标准值 Raw FP 标准值 Raw FP
    锰矿石 ZBK333 - 8.31 - 650.40 - 0.01 - 0.03
    镍矿石 ZBK441 12.90 11.95 1020.00 937.77 22.58 22.29 0.16 0.19
    铁矿石 ZBK308 66.57 65.22 - 45.41 - 0.01 - 0.02
    Items  Mn(%) CaO(%) TiO2(%) K2O(%)
    样品类型 样品名称 标准值 Raw FP 标准值 Raw FP 标准值 Raw FP 标准值 Raw FP
    锰矿石 ZBK333 34.67 34.00 0.48 0.60 - 0.56 1.14 1.26
    镍矿石 ZBK441 0.18 0.25 1.00 1.45 - 0.24 0.04 0.05
    铁矿石 ZBK308 0.48 0.47 0.03 0.06 0.09 0.13 0.01 0.02
    样品类型 元素 U(ppm) Fe2O3(%) MnO2(%)
    铀矿石 标样 标准值 Alioth-π 标准值 Alioth-π 标准值 Alioth-π
    UJ-101-09 120 113 3.43 3.48 0.05 0.06
    UJ-101-04 730 718 2.94 2.84 0.04 0.04
    UJ-101-02 680 659 2.94 2.80 0.06 0.07

    • 矿液分析
            矿液是矿石冶炼过程中形成的液态物质,尤其在湿法冶炼中,矿液非常常见,且种类复杂,矿液分析旨在评估矿石质量并指导冶炼工艺。常用的分析方法有化学法,原子吸收光谱法(AAS),电感耦合等离子体发射光谱法(ICP-OES),电感耦合等离子体质谱法(ICP-MS),但是该类分析方法不可避免的存在分析滞后性,对工艺指导不够及时,手持式XRF:Alioth-π实现对矿液样品的现场直接检测。

          以下为矿液类样品(如浸出液,诱导脱铜液,富集硫酸镍/硫酸铜,反锰液等)部分元素一致性分析结果。

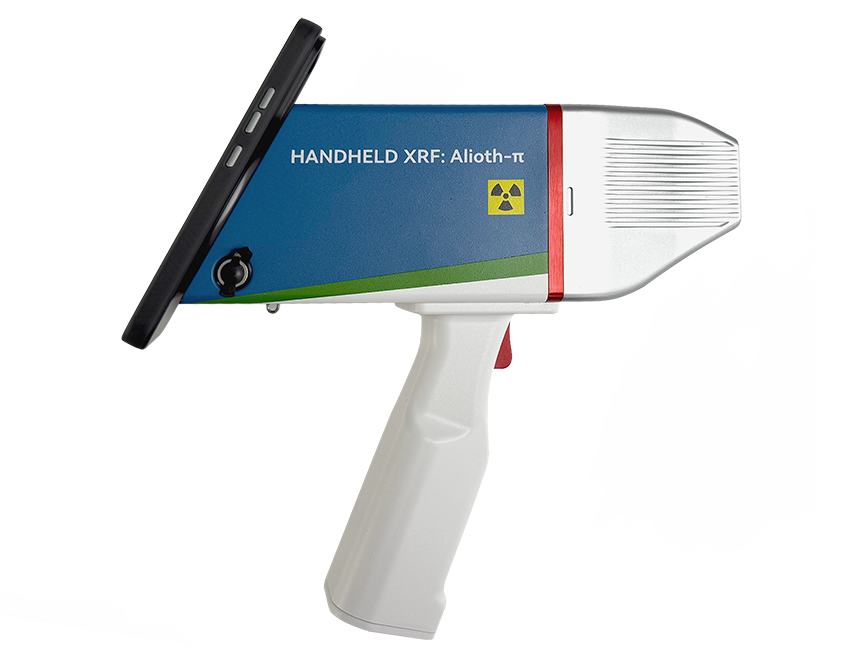

  • 手持式X射线荧光光谱仪-傲世派



    前所未有使用手机控制XRF采集和分析数据,手机系统运行Holospec FP App,使得傲世派®具备速度快、语音控制、网络数据传输等独特优势。







×
